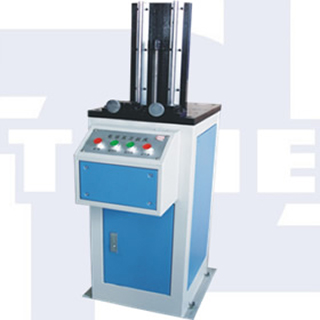

本机采用高精密滚珠丝杠传动、直线导轨作支撑，这种结构保证了拉刀运行的稳定性及切口的几何精度。本产品配备有双工位拉刀，可同时加工两个试样缺口：一个V型和一个U型（也可两个V型或两个U型缺口）。无论加工V型还是U型缺口都不需要换刀，试样缺口一次加工只需10秒钟，操作简便可靠，加工出的V型和U型缺口可分别满足相关标准要求。本拉床所配拉刀采用W18Cr4V制造，硬度高，耐磨性好，每把拉刀可加工试样达20，000多个。
技术指标：
试样V型缺口形状 | 2mm(深)45°±2° r=0.25mm±0.025mm |
试样U型缺口形状 | 2mm(深) r=1mm±0.07mm |
加工试样尺寸 | 10×10（7.5或5）×55mm |
切削方式 | 电动 |
拉刀行程 | 350mm |
拉削速度 | 2.3m/min |
拉刀材质 | W18Cr4V |
电 源 | 交流三相五线380V±10% 50Hz 0.4Kw |
主机外形尺寸（长×宽×高） | 460 mm×610 mm×1400 mm |
重 量 | 180Kg |
