详细介绍

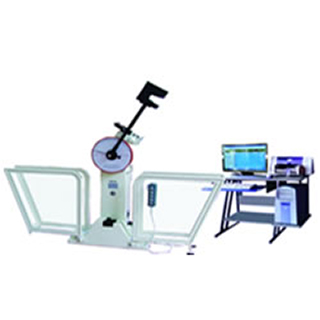

该设备的工作原理是运用高精度的光电编码器和带专用测控卡的计算机通过检测摆锤冲击前与冲击后的位能之差来检测冲击吸收功、材料的冲击韧性。显示方式为双显式：即度盘指针和计算机同时显示；取摆、退销、冲击、放摆等动作动作控制既可以由手控盒手动控制，也可以利用计算机程序由鼠标输入自动控制，并可批量或逐次打印试验结果。电气控制线路参照国际标准，符合国家试验机电气标准；自行研制的内置式测控控制器与计算机系统完美匹配、抗干扰能力强，试验数据准确可靠。主机结构紧凑、并配有可靠的安全销和安全护拦，操作简单、安全。设备最大冲击能量为300J、并配有150J摆锤一个。设备采用德国西门子S7—200系列PLC作为下位机控制，计算机控制作为上位机控制，完成上下位机的数据交换和指令传送。采用高精度的旋转编码器来获取摆锤的实时位置，获得冲击吸收功。具有系统可靠、稳定，数据准确等特点。本机适用于机械冶金，航空航天，大专院校、科研院所等各领域用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。
依据标准：GB/T3808—2002«摆锤式冲击试验机的检验»、GB/T229—2007«金属夏比缺口冲击试验方法»、ASTME23、JJG145-82《摆锤式冲击试验机》
技术指标：
最大冲击能量 | 500J/250J |
最大冲击速度 | 5.4m/s |
摆锤升角 | 150゜ |
主轴至打击中心的距离 | 800 |
试样支座跨距 | 40mm |
试样支座端圆弧半径 | R1—1.5mm |
冲击刀圆弧半径 | R2—2.5mm |
冲击刀两斜面夹角 | 30º |
冲击刀厚度 | 16mm |
最小分辨力 | 0.2J |
主机电源 | 50Hz 380V 250W |
设备重量约 | 550Kg |
