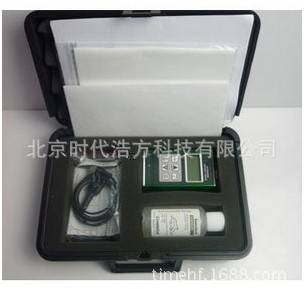

A/B扫描超声波测厚仪MVX
主要特点:
MVX测厚仪的尺寸重量和显示分辨率有明显优点 可调方波脉冲可满足高分辨率和穿透深度等方面的要求 MVX具有多种视场选择，包括射频显示、检波、时基B-扫描和大尺寸数显 A-扫描检波模式是在脉冲回波模式中检测缺陷/孔洞和在回波-回波模式中穿透涂层进行测量的模式 MVX的时基B-扫描显示被测材料的断面，常用于显示被测材料底面的轮廓 多模式操作时内置AGC硬件的增益控制用于穿透涂层的测量 多种标定选件是MVX多方面适应性的例子 MVX可存储64个用户定义的设置，所有设置都可以选择、编辑、存储到任何位置 MVX有字母数据存储器，以满足用户报告的要求 内置探头类型可提高探头的线性 高速扫描功能每秒可测量32次。将探头从被测材料移开时，将显示扫描测量的最小值 MVX具有上下限视听报警功能 利用搜索功能定位检测点，自动调整显示传送信号进入视场 可用Windows PC软件将数据传送的计算机或从计算机传送到MVX 测量
脉冲-回波模式测量范围：0.63～254mm(钢) 回波-回波模式测量范围：2.54～102mm(钢，穿过涂层测量)，随涂层厚度的不同，测量范围也会变化) 分辨率：0.01mm 声速范围：1250～9999m/s 单位：公制或英制 显示 显示屏：VGA灰色显示，240x160象素。可视区62x45.7mm，EL背光 A-扫描：检波+/-(缺陷视场)，RF(全波视场) B-扫描：穿过断面视场，显示速度为每一屏15秒 大数字显示：标准厚度显示，10mm高 厚度条形扫描：每秒6个读数，在B-扫描和大数字显示中可见 超声波参数 测量模式：脉冲-回波模式，回波-回波模式(穿过涂层) 脉冲：可调方波脉冲 接收：根据选择模式在40dB范围内采用手动或AGC增益控制 数据处理 内置存储器：可存储12000个存储页(字母数字存储)， 每页1个读数和一个波形 输出：双向RS232接口，Windows PC界面软件 功能 设置：64个用户定义设置，用户也可编辑出厂设置 闸门：脉冲-回波模式单闸门、回波-回波模式单闸门，闸门可调 报警模式：上下限视听报警 快速扫描模式：每秒32个读数，当探头离开时显示最小值 其他 电源：3节5号电池，可用150小时，电池电量显示 自动关机：无操作5分钟后自动关机 键盘：12个触摸键 外壳：挤压铝机壳，底盖用镀镍铝板加密封垫封装 工作温度：-10～60℃ 尺寸：63.5x165x31.5mm 重量：含电池385g 可选探头:
注：测试高温表面时需用高温耦合剂。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
