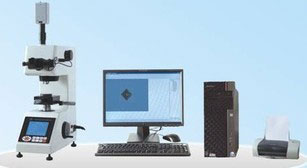

HVS-MV1000维氏硬度图像测量系统（CCD装置 ）

测量软件

技术性能、特点：

本机系统的测量与控制是采用高分辨图像装置，将压痕清晰的显示在电脑屏幕上。通过软件对信号转换，自动测量出试验压痕的硬度值。可进行定点和连续测试过程绘制出深度与梯度曲线图示。支持WIN9X、WINNT、WIN2000、WINXP等操作系统。可以对显微维氏，克努普，渗碳层等进行试验。硬度值可以进行多种形式的自动转换。根据需要可以选择高倍或低倍物镜。图像清晰度：＞540线。对图像可以进行对比度，光亮度等的调节。对图像文件、数据文件，可以分别打开、存储。打印等处理。能随时查看数据文件和图像文件，数据文件采用表格和曲线的形式打印。该电脑微机自动测量系统也可选配本公司制造的HVS-1000、HVS-1000Z和HVS-5/10/30/50等型号数显显微/维氏硬度计上。本机除原机配置外另配有专用接管、CCD摄像头、图像采集卡、图像测试软件、加密狗等。

特长:

可以作连续加载后连续读取压痕的连续试验，并且可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的CCD摄像头、视频线，可在显示器上直接观察测量压痕，用鼠标测量精确度高。对于设定试验条件，显示结果等均可清楚快捷地操作及显示。通过测量软件，可用计算机进行操作方便，实现单点测量可随机测量多点、统计测量数据，任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据，根据用户输入的判定值（如550）自动计算渗层深度.统计演算、换算、显示曲线、判断是否合格等.可测量零件长度和零件角度及图形保存打印.作小型投影仪使用。

CCD测量系统配制如下：

1.光学适配镜

2.数字摄像头

3.USB软件狗

4.图像测试软件

5.USB数据线（不含计算机、打印机）
