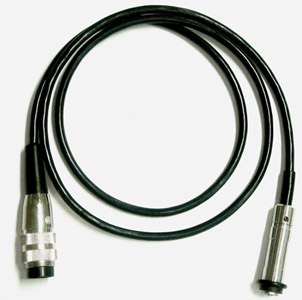

测头型号

F1

工作原理

磁感应

测量范围（um）

0-1250

低限分辨力(um)

0.1

示值误差

一点校准(um)

±[3%H+1]

两点校准(um)

±[(1～3)%H+1]

测量条件

最小曲率半径(mm)

凸1.5

基体最小面积的直径(mm)

ф7

最小临界厚度(mm)

0.5

探头尺寸（mm)

ф12X47

测头型号

F400

F1

F1/90°

F10

N1

CN02

工作原理

磁感应

电涡流

测量范围（um）

0-400

0-1250

0-10000

0-1250(铜上镀铬0-40um)

10-200

低限分辨力(um)

0.1

0.1

10

0.1

1

示值误差

一点校准(um)

±［3%H+1］

±［3%H+10］

±［3%H+1.5］

±［3%H+1］

两点校准(um)

±［(1～3)%H+0.7］

±［(1～3)%H+1］

±［(1～3)%H+10］

±［(1～3)%H+1.5］

-

测量条件

最小曲率半径(mm)

凸 1

凸1.5

平直

10

3

平直

基体最小面积的直径(mm)

ф3

ф7

ф7

ф40

ф5

ф7

最小临界厚度(mm)

0.2

0.5

0.5

2

0.3

无限制

覆盖层
基体

有机材料等非磁性覆盖层 (如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等)

非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等)

覆盖层厚度不超过100µm

覆盖层厚度超过100µm

覆盖层厚度不超过100µm

覆盖层厚度超过100µm

如 铁、钢
等磁性金属

被测面积的直径大于30mm

F400 型测头 0～400µm
F1 型测头 0～1250µm

F1 型测头 0～1250µm
F10 型测头 0～10mm

F400 型测头 0～400µm
F1 型测头 0～1250µm

F1 型测头 0～1250µm
F10 型测头 0～10mm

被测面积的直径小于30mm

F400 型测头 0～400µm

F400 型测头 0～400µm
F1 型测头 0～1250µm

F400 型测头 0～400µm

F400 型测头 0～400µm
F1 型测头 0～1250µm

如铜 、铝 、
黄铜 、锌 、锡
等 有色金属

被测面积的直径大于5mm

N1 型测头 0～1250µm

仅用于铜上镀铬N1 型测头 0～40µm

塑料、印刷线路非金属基体

被测面积的直径大于7mm

-

-

CN02 型测头10～200µm
