搜索：
更多
联系电话
010-61199378
移动电话
15611481805
传真电话
010-61199378
电子邮箱 1829881916@qq.com
客服QQ1       客服QQ2
点击这里给我发消息   点击这里给我发消息
更多
  工业内窥镜
工业内窥镜
  氩气检测报警仪
氩气检测报警仪
  X射线探伤机
X射线探伤机
  磁粉探伤机
磁粉探伤机
  韦氏硬度计
韦氏硬度计
  Ernst硬度计
便携式硬度计
台式硬度计
  日本FT硬度计
日本FT硬度计
  体视显微镜
体视显微镜
  工具显微镜
工具显微镜
  电解测厚仪
电解测厚仪
  渗透探伤剂
着色渗透探伤剂
  其它仪器
色差仪
光泽度仪
产品介绍

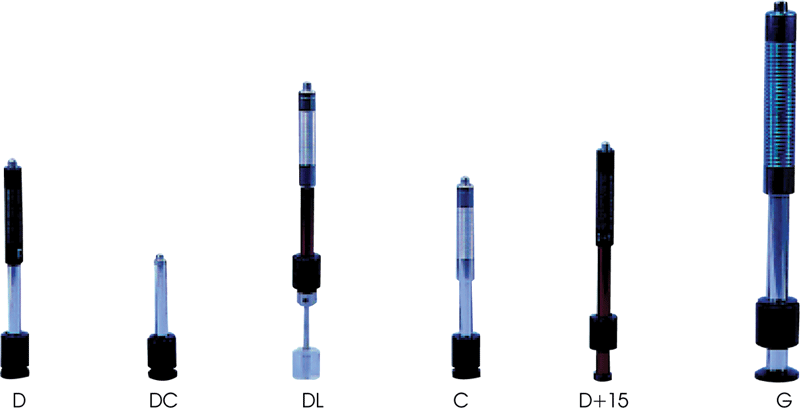

里氏硬度计冲击装置
点击放大图片
产品类别：仪器配件 >> 硬度计配件
产品名称：里氏硬度计冲击装置
产品型号：里氏冲击装置D/C/DC/DL/G/D+15/E

D 型炭化钨球头冲击体
D 型金刚石球头冲击体
C型冲击体
DL冲击装置(主要用于测试齿轮或凹槽等)
异型支撑环

冲击装置技术参数一览

异型冲击装置
DC（D）/DL
D+15
C
G
E（需进口）
冲击能量
冲击体质量
11mJ
5.5g/7.2g
11mJ
7.8g
2.7mJ
3.0g
90mJ
20.0g
11mJ
5.5g
球头硬度:
球头直径:
球头材料:
1600HV
3mm
碳化钨
1600HV
3mm
碳化钨
1600HV
3mm
碳化钨
1600HV
5mm
碳化钨
5000HV
3mm
金刚石
冲击装置直径:
冲击装置长度:
冲击装置重量:
20/20/6mm
86(147)/ 75mm
50g
20mm
162mm
80g
20mm
141mm
75g
30mm
254mm
250g
20mm
155mm
80g
试件最大硬度
940HV
940HV
1000HV
650HB
1200HV
试件表面平均粗糙度Ra:
1.6μm
1.6μm
0.4μm
6.3μm
1.6μm
试件最小重量:
可直接测量
需稳定支撑
需密实耦合
大于5kg
2～5kg
0.05～2kg
大于5kg
2～5kg
0.05～2kg
大于1.5kg
0.5～1.5kg
0.02～0.5kg
大于15kg
5～15kg
0.5～5kg
大于5kg
2～5kg
0.05～2kg
试件最小厚度
密实耦合
硬化层最小深度
5mm
≥0.8mm
5mm
≥0.8mm
1mm
≥0.2mm
10mm
≥1.2mm
5mm
≥0.8mm
球头压痕尺寸
硬度300HV时
压痕直径
压痕深度
0.54mm
24μm
0.54mm
24μm
0.38mm
12μm
1.03mm
53μm
0.54mm
24μm
硬度600HV时
压痕直径
压痕深度
0.54mm
17μm
0.54mm
17μm
0.32mm
8μm
0.90mm
41μm
0.54mm
17μm
硬度800HV时
压痕直径
压痕深度
0.35mm
10μm
0.35mm
10μm
0.35mm
7μm
--
--
0.35mm
10μm
冲击装置适用范围
DC型测量孔或园柱筒内; DL型测量细长窄槽或孔
D+15型测量沟槽或凹入的表面
C型测量小轻薄部件及表面硬化层
G型测量大厚重及表面较粗糙的铸锻件
E型测量硬度极高材料

冲击装置测试范围表

材料 硬度制 冲击装置
D/DC D+15 C G E DL
Steel and cast steel
钢和铸钢		 HRC 17.9～68.5 19.3～67.9 20.0～69.5   22.4～70.7 20.6～68.2
HRB 59.6～99.6     47.7～99.9   37.0～99.9
HRA 59.1～85.8       61.7～88.0
HB 127～651 80～638 80～683 90～646 83～663 81～646
HV 83～976 80～937 80～996   84～1042 80～950
HS 32.2～99.5 33.3～99.3 31.8～102.1   35.8～102.6 30.6～96.8
Steel锻钢 HS 32.2～99.5
CWT、ST
合金工具钢		 HRC 20.4～67.1 19.8～68.2 20.7～68.2   22.6～70.2
HV 80～898 80～935 100～941   82～1009
Stainless steel
不锈钢		 HRB 46.5～101.7
HB 85～655
HV 85～802
GC. IRON
灰铸铁		 HRC
HB 93～334     92～326
HV
NC、IRON
球墨铸铁		 HRC
HB 131～387     127～364
HV
C．ALUM
铸铝合金		 HB 19～164   23～210 32～168
HRB 23.8～84.6   22.7～85.0 23.8～85.5
BRASS
铜锌合金		 HB 40～173
HRB 13.5～95.3
BRONZE铜锡(铝)合金 HB 60～290
COPPER纯铜 HB 45～315

时代里氏硬度计选型表示值误差和示值重复性表

序号 冲击装置类型 标准里氏硬度块硬度值 示值误差 示值重复性
1 D 760±30HLD
530±40HLD		 ±6 HLD
±10 HLD		 6 HLD
10 HLD
2 DC 760±30HLDC
530±40HLDC		 ±6 HLDC
±10 HLDC		 6 HLD
10 HLD
3 DL 878±30HLDL
736±40HLDL		 ±12 HLDL 12 HLDL
4 D+15 766±30HLD+15
544±40HLD+15		 ±12 HLD+15 12 HLD+15
5 G 590±40HLG
500±40HLG		 ±12 HLG 12 HLG
6 E 725±30HLE
508±40HLE		 ±12 HLE 12 HLE
7 C 822±30HLC
590±40HLC		 ±12 HLC 12 HLC

相关下载

首页 ┊关于我们 ┊产品介绍 ┊行业新闻 ┊技术文章 ┊下载中心 ┊留言薄 ┊联系我们 ┊后台管理

隐私保护 　北京时代浩方科技有限公司　 版权所有　京ICP备11029437号-5

联系电话：010-61199378 传真：010-61199378　邮箱：1829881916@qq.com

北京经济技术开发区科创十三街18号院锋创科技园　

Copyright © 2012 timesndt.com Corporation, All Rights Reserved
