洛氏硬度计示值误差调整方法

来源:北京时代浩方科技有限公司 发布时间:2018-03-08 浏览:3473次

        硬度计在出厂前,都经过严格的校准,一般不需要,也不允许用户自行调节。但是由于各种原因,使用中如果出现微小偏差,可以按下述方法调整。调整时需特别注意遵守
(1)《中华人民共和国计量法》和《中华人民共和国计量法实施细则》有关规定,制造、修理计量器具的企业、事业单位应该具有《制造计量器具许可证》或《修理计量器具许可证》。
(2)必须严格按GB/T230《金属洛氏硬度试验》(共有3部分)要求执行。
(3)测试必须在有效期内的、经计量部门检定的标准物质上进行。
(4)本方法仅适用于硬度计示值误差一项的调整。

硬度示值误差和重复性校验的基本知识
1.1 硬度计的示值误差d和重复性b检查,应该用GB/T 230.3所规定的标准洛氏硬度块进行。硬度计出厂标准配置配金刚石压头和直径1.5875mm球压头两种,因此对表1中带“*”标尺应选高、中、低三种硬度范围标准块进行检查。其余标尺根据需要,选作检查,检查时选用的标准块应分布在表1规定的硬度范围内。
表1  标准块的硬度范围

洛氏硬度标尺
应用的压头种类及试验力
标准块的硬度范围

A*
金刚石压头
588.4N/60kgf
20~40 HRA
45~75 HRA
80~88 HRA

B*
直径1.5875mm球压头
980.7N/100kgf
20~50 HRB
60~80 HRB
 85~100 HRB

C*
金刚石压头
1471N/150kgf
20~30 HRC
35~55 HRC
60~70 HRC

D*
金刚石压头
980.7N/100kgf
40~47 HRD
55~63 HRD
70~77 HRD

E
直径3.175mm球压头
980.7N/100kgf
70~78 HRE
84~90 HRE
 93~100 HRE

F*
直径1.5875mm球压头
588.4N/60kgf
60~75 HRF
80~90 HRF
 94~100 HRF

G*
直径1.5875mm球压头
1471N/150kgf
30~50 HRG
55~75 HRG
80~94 HRG
H
直径3.175mm球压头
588.4N/60kgf
80~94 HRH
 96~100 HRH

K
直径3.175mm球压头
1471N/150kgf
40~60 HRK
65~80 HRK
 85~100 HRK
L
直径6.350mm球压头
588.4N/60kgf
100~120 HRL
M
直径6.350mm球压头
980.7N/100kgf
85~110 HRM
R
直径12.700mm球压头
588.4N/60kgf
114~125 HRR


1.2 校验应按GB/T 230.1规定的试验方法,在每块标准块上压出五个有效压痕并测量其硬度值。(压六次,第一次不计,后五次平均)
1.3 硬度计的示值误差δ按式(1)计算:
               …………………………(1)
式中:¾五次硬度测定的算术平均值;
       ¾标准洛氏硬度块的标准值。
1.4 重复性b按式(2)计算:
       …………………………(2)
式中:¾五次硬度测定中的最大值;
      ¾五次硬度测定中的最小值。
1.5 按照GB/T230.2硬度计示值误差d和重复性b应符合表2的规定。

表2 硬度计的示值误差d和重复性b

洛氏硬度标尺
硬度范围
允许示值误差d
重复性b不大于
A
20~75 HRA
75~88 HRA
±2 HRA
±1.5 HRA
≤0.02(100-H)
0.8HRA
B
20~45HRB
45~80 HRB
80~100 HRB
±4 HRB
±3 HRB
±2 HRB
≤0.04(130-H)
1.2HRB
C
20~70 HRC
±1.5 HRC
≤0.02(100-H) 0.8HRC
D
40~70 HRD
70~77 HRD
±2 HRD
±1.5 HRD
≤0.02(100-H) 0.8HRD
E
70~90 HRE
90~100 HRE
±2.5 HRE
±2 HRE
≤0.04(130-H) 1.2HRE
F
60~90 HRF
90~100 HRF
±3 HRF
±2 HRF
≤0.04(130-H) 1.2HRF
G
30~50HRG
50~75 HRG
75~94 HRG
±6 HRG
±4.5 HRG
±3 HRG
≤0.04(130-H) 1.2HRG
H
80~100HRH
±2 HRH
≤0.04(130-H) 1.2HRH
K
40-60HRK
60-80 HRK
80-100 HRK
±4 HRK
±3 HRK
±2 HRK
≤0.04(130-H) 1.2HRK
L
100120 HRL
±1.2 HRL
1.5 HRL
M
85110 HRM
±1.5 HRM
2.0 HRM
R
114125 HRR
±1.2 HRR
1.5 HRR
注:其中H为平均硬度值。
    2 取较大者为准。下同。


示值误差调整方法
硬度计在出厂前都已检验校准过,合格才能出厂。但是,由于长途运输、标准硬度块本身差异、标准块均匀性、标准块等级差异以及其他因素可能会带来一定偏差,即通俗所说的打值不准。经常出现的情况是重复性较好,而示值与标准块值存在微小偏差,这种情况可以调整。具体方法以HRC标尺为例,介绍如下:

1.   发现问题,首先要明确是哪一个标尺发生偏差。例如,发现HRC标尺出现偏差,测试值与标准块值差异超出表2中允许范围。
2.   明确发生偏差的硬度范围段,每10个单位为一个硬度范围段。例如发现HRC标尺出现偏差,标准块标称值是63.5,而测试值为~65左右,则发生偏差的硬度范围段是60~70范围段。
3.   明确修正量。用该硬度范围段内的标准块测值六次,方法按GB/T 230.1 规定的试验方法,在每块标准块上压出六个有效压痕并测量、记录其硬度值。第一次不计,后五次求平均。例如标准块标称值是63.5HRC,五次测试平均值是65.2HRC,则修正量应为“-1.7”。注意:测值时标准块应贴合试台台面移动,不要拿起;六个点应该均匀分布在标准块上;任两压痕间距,以及压痕至标准块边缘距离至少不小于2mm.
4.   开始修正。在初始菜单状态下,依次连续按 ” “ ” “ 键,此时出现图1画面,表示进入修正状态。
图1
5.

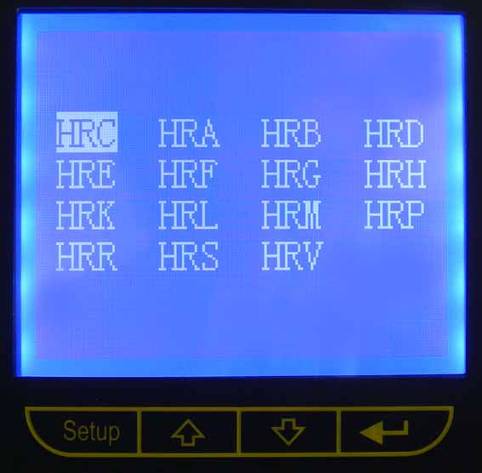

按“ ” 或“ ” 将光标移到要修正的硬度标尺上,如到“HRC”上,然后按确认,此时出现图2画面。


                            2
3

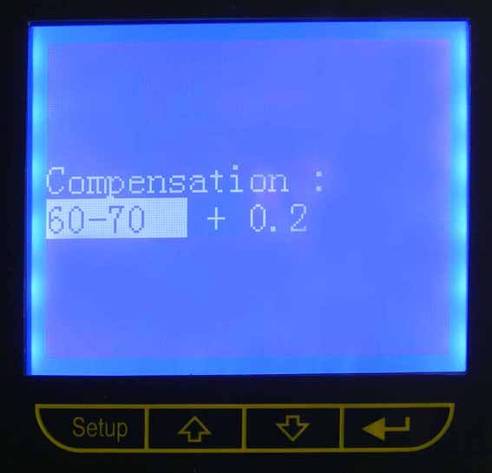

6.   按“ ” 或“ ”选择要修正硬度范围段,如在图2中选择“60-70”,然后按确认。此时光标移到“+”上。

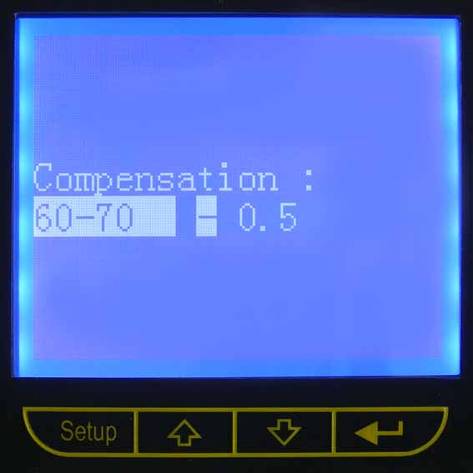

7.   按“ ” 或“ ”选择“+”或“-”。如修正量“-1.7”,则需选“-”,如图3。然后按确认。此时光标移到后面的数字上,这个数字就是补偿值。
8.   按“ ” 或“ ”调整补偿值,如:调整到“1.7”,然后按确认。
9.   按“Setup”,画面返回到图1,可以继续对其他标尺进行修正。
10. 若其他标尺不需要修正,再按“Setup”退出修正状态,返回主菜单。
11. 每个标尺、每个硬度范围段修正方法步骤与该例相同。
12. 每个标尺、每个硬度范围段的修正量应作记录,以备日后查阅。
