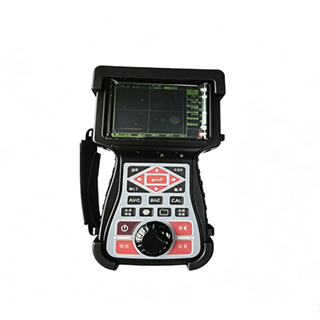

TIME1100全数字化超声波探伤仪，采用高亮彩色VGA（640x480）TFT液晶显示屏屏幕分辨率更高，图形更细腻，丰富的测量功能两个完全独立的测量闸门，可以测量每个闸门的声程、深度、投影、当量等参数，还能测量两闸门之差，丰富的波形冻结功能波形冻结功能包括峰值显示、波形比较、波形包络等功能，还具有定时释放能力，大大方便用户操作。包括四个国内主要探伤标准可直接通过选取标准、试块、探伤等级自动设置DAC曲线的三线偏移量，两点校准和斜探头K值校准功能。
产品特点：
符合欧标En12668-1的标准要求
可配置的方波脉冲发生器
灵敏度余量 大于等于62dB
5.7英寸，VGA彩色TFT液晶显示屏；
可同时显示5个不同的测量值；
具有丰富实用的波形冻结、峰值、比较、包络功能；
中文、英文语言选择
技术指标：
产品信息 | |
产品重量（kg） | 约1.6 |
产品外型尺寸（mm） | 300×180×58（不带遮光罩） |
工作温度（℃） | -10～+50 |
存储温度（℃） | -20～+60 |
语言 | 英语、中文 |
探头连接 | LEMO 或BNC |
电池容量（mAh） | 聚合物电池2×3.7V 5000mAh |
电池工作时间（h） | 不低于8 |
充电时间（h） | 不超过8 |
电源适配器 | 输入100-240～50/60Hz输出9V DC/3 A～4A |
显示屏 | 彩色透射式TFT，640x480 |
基本 | |
测量单位 | mm、inch、ms |
扫描范围（mm） | 零界面入射～5000 |
声速调节（m/s） | 600～9999 |
探头延迟（ms） | -1.000～750.000 |
显示延迟（ms） | -20～+3400 |
工作方式 | 单探头、双探头、透射 |
波形显示方式 | A扫描显示 |
脉冲发生器 | |
脉冲形式 | 方波 |
发射电源（V） | 100-400，10V步距可调 |
发射脉宽（ns） | 75、100-500，50ns步距可调 |
探头阻尼(Ω) | 50、100、200、500 |
发射重复频率(Hz) | 10～1000 |
接收 | |
增益（dB） | 0～110 |
总带宽（MHz） | 0.5~15 |
检波方式 | 正半波、负半波、全波、射频 |
垂直线性误差 | ±2% |
放大器精度（dB） | ±1 |
抑制（%） | 屏高的0～80 |
采样速率（MHz） | 80 |
发射串扰抑制（dB） | ≥80 |
发射脉冲后盲区（μs） | ≤10(与发射有关) |
动态范围（dB） | ≥40 |
瞬时分辨力（dB） | ≥32 |
水平线性误差 | 不大于全屏宽度的±0.2% |
灵敏度余量 | ≥62dB |
测量及其他 | |
测量闸门 | 2个独立测量闸门 |
检测方式 | 边沿、峰值 |
闸门测量 | 回波的幅值、声程、深度、投影等 |
冻结 | 冻结方式有：全冻结、峰值、比较、包络等方式 |
DAC缺陷定量 | 根据缺陷回波和DAC 曲线对缺陷进行评估 |
闸门逻辑 | 关、测量、进波报警、失波报警 |
闸门报警 | 关、即时、保持.2s、保持.5s、保持1s、保持2s、锁存 |
报警蜂鸣 | 关、开 |
数据管理，通信及打印 | |
数据存储 | 10个探伤参数通道记录 |
5000幅波形图 | |
数据管理 | 实现对通道、波形的存储、查看、回放操作 |
通信 | 通过USB接口与PC机通信 |
输出接口 | |
USB OTG接口 | USB2.0 Device 与PC机通讯接口 |
